अपशिष्ट गर्मी प्राकृतिक गैस बॉयलर की वसूली की क्षमता के बारे में बात कर रहे

उद्योग के विकास और भाप के अनुप्रयोग के साथ, बॉयलर लगभग हर उद्योग में दिखाई देते हैं। इसके साथ ही देश की पर्यावरण संरक्षण आवश्यकताओं के कारण कोयले से चलने वाले बॉयलर बॉयलर इतिहास के चरण से धीरे-धीरे वापस ले लिए गए हैं और प्राकृतिक गैस बॉयलर सबसे ज्यादा इस्तेमाल होने वाले भाप उत्पादन उपकरण बन गए हैं । गैस से चलने वाले बॉयलरों के लिए, हालांकि इसके डिजाइन की तुलना पारंपरिक कोयले से चलने वाले बॉयलरों से की जाती है, लेकिन इसमें पहले से ही अपेक्षाकृत उच्च थर्मल दक्षता है। हम अभी भी अपनी थर्मल दक्षता में और सुधार करने के लिए अन्य उपायों का उपयोग कर सकते हैं । लेखक संक्षेप में प्राकृतिक गैस बॉयलर से फ्लू गैस की अपशिष्ट गर्मी वसूली के बारे में बात करेंगे ।

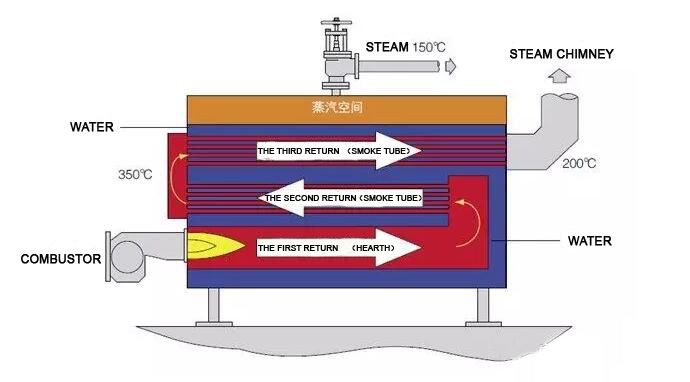

प्राकृतिक गैस के दहन के बाद छोड़ी गई गर्मी का उपयोग बॉयलर वाष्पीकरण के लिए किया जाता है। बॉयलर के डिजाइन के कारण ही ग्रिप गैस में गर्मी का पूरी तरह से इस्तेमाल नहीं किया जा सकता और हाई वैल्यू हीट वाली ग्रिप गैस सीधे वातावरण में निकल जाती है, जिससे काफी बर्बादी होती है ।

निकास धुएं में एक्सोथर्मिक गर्मी के तरीके के अनुसार, हम इसे दो श्रेणियों में विभाजित कर सकते हैं: शारीरिक समझदार गर्मी और वाष्पीकरण अव्यक्त गर्मी।

शारीरिक समझदार गर्मी:

यह फ्लू गैस के तापमान को कम करके हासिल किया जाता है, और बॉयलर फ्लू गैस तापमान 15-20 डिग्री सेल्सियस तक गिरता है, जो थर्मल दक्षता को 1% तक बढ़ा सकता है;

वाष्पीकरण अव्यक्त गर्मी:

यह पानी में संघनित है कि ग्रिप गैस में पानी वाष्प के चरण परिवर्तन से महसूस किया जाता है, और फ्लू गैस की अव्यक्त गर्मी बरामद किया जाता है, और गर्मी की एक बड़ी राशि पुनर्नवीनीकरण किया जा सकता है ।

अगर हम सभी शारीरिक समझदार गर्मी और वाष्पीकरण फ्लू गैस में अव्यक्त गर्मी ठीक कर सकते हैं, यह भारी ऊर्जा बचत लाएगा और ईंधन की लागत को कम ।

आइए सरल संभावित विश्लेषण को इस प्रकार समझें:

一,क्षैतिज प्राकृतिक गैस बॉयलर

(1) वाष्पीकरण क्षमता = 4000t/h, काम करने का दबाव = 10barg, ठंडा मेकअप पानी का तापमान = 10 डिग्री सेल्सियस

(2) मूल निकास गैस तापमान = 240 डिग्री सेल्सियस, अर्थव्यवस्था = 60 डिग्री सेल्सियस स्थापित करने के बाद निकास गैस का तापमान

(3) मूल बॉयलर की थर्मल दक्षता = 88%, और अर्थव्यवस्था स्थापित करने के बाद थर्मल दक्षता = 97%

(4) प्राकृतिक गैस कम कैलोरीमूल्य = 36360Kg/Nm3, प्राकृतिक गैस इकाई मूल्य = 3.8RMB/Nm3

(5) एक साल के काम के घंटे = 2000h (5 दिन एक सप्ताह, 8h प्रति दिन)

二,मूल लागत

(1) प्राकृतिक गैस की खपत = 4000x (2781.7-10x4.187)/36360/0.88=342.5Nm3/h

(2) प्राकृतिक गैस लागत = 342.5x3.8 =1300RMB/h

वर्तमान लागत

(1) प्राकृतिक गैस की खपत = 4000x (2781.7-10x4.187) /36360/0.97=310.7Nm3/h

(2) प्राकृतिक गैस लागत = 310.7x3.8 =1181RMB/h

वार्षिक वसूली लागत

वार्षिक वसूली लागत = (1300-1181) x 2000 = 240,000RMB

ऊपर दिए गए सरल उदाहरण से, हम पा सकते हैं कि केवल सरल फ्लू गैस रीसाइक्लिंग के माध्यम से, ईंधन की लागत को बचाया जा सकता है। बॉयलर रूम में होता है सीधा तरीका बॉयलर फीड पानी को गर्म करने के लिए गर्मी का सीधा इस्तेमाल करें, ताकि प्राकृतिक गैस की खपत को कम किया जा सके।

निम्नलिखित कुछ सफल मामलों के लिए एक संदर्भ है:

1. एक शीर्ष ५०० दैनिक रासायनिक कंपनी की तियानजिन शाखा में बॉयलर फ्लू गैस वसूली

परियोजना विवरण:

दो 8t/h बॉयलर (एक इस्तेमाल किया और एक स्टैंडबाय) के साथ, मूल अर्थव्यवस्था जीर्णशीर्ण था और गर्मी विनिमय दक्षता कम था ।

परिवर्तन से पहले:

बॉयलर निकास गैस 190 डिग्री सेल्सियस (मूल अर्थव्यवस्था आउटलेट 120 डिग्री सेल्सियस)

परिवर्तन के बाद:

डिजाइन सिस्टम निकास गैस<60℃ (actual="" operation="" exhaust="" smoke="" 47℃),="" and="" the="" water="" temperature="" is="" heated="" from="" 8℃="" to="">

2. एक फ़ीड कंपनी के बॉयलर फ्लू गैस वसूली

परियोजना विवरण:

1 टी/एच बॉयलर 1 फ्लू गैस रिकवरी डिजाइन, प्राकृतिक गैस ऑपरेटिंग दबाव 5 ~ 7barg है

परिवर्तन से पहले:

बॉयलर का निकास गैस तापमान 230 डिग्री सेल्सियस है, कोई अर्थववर्धक नहीं है, और फ्लू गैस सीधे चिमनी के माध्यम से वायुमंडल में छोड़ दी जाती है

परिवर्तन के बाद:

पानी की टंकी की ठंडी पानी की आपूर्ति, चक्रीय हीटिंग, निकास गैस तापमान 120 डिग्री सेल्सियस, वाटर इनलेट 30 डिग्री सेल्सियस और पानी आउटलेट 55 डिग्री सेल्सियस गर्म करने के लिए ग्रिप गैस का उपयोग करें

3. एक घरेलू कागज अपशिष्ट गर्मी रीसाइक्लिंग परियोजना

परियोजना विवरण:

उत्पादन उपकरण से निकलने वाली आर्द्र हवा का तापमान 320 डिग्री सेल्सियस है, प्रवाह दर 7.61m3/s है, और बड़े पैमाने पर पानी की मात्रा 30.5% है

परिवर्तन से पहले:

मूल प्रक्रिया अपशिष्ट गर्म हवा में गर्मी का हिस्सा ठीक हो जाती है, यानी, गर्म और आर्द्र हवा को प्राथमिक हीट एक्सचेंजर हीटिंग सिस्टम के माध्यम से हवा में खिलाया जाता है, और हवा में हवा को गर्म करने के बाद अंतिम निर्वहन तापमान 264 डिग्री सेल्सियस होता है।

परिवर्तन के बाद:

15बर्ग संतृप्त भाप 860kg/h का उत्पादन करें, और दहन हवा के सेवन के तापमान को मूल आधार पर 10 डिग्री सेल्सियस तक बढ़ाएं, और अंतिम निकास गैस तापमान 135 डिग्री सेल्सियस-145 डिग्री सेल्सियस होगा।

संक्षेप में, यदि आप प्राकृतिक गैस बॉयलर का उपयोग करना शुरू करते हैं, तो कृपया अपने आसपास ऊर्जा की बचत करने वाले संभावित अवसरों को अनदेखा न करें। कृपया अधिक जानकारी के लिए अपने YUJI आवेदन इंजीनियर से संपर्क करने के लिए स्वतंत्र महसूस हो रहा है!
